背景介绍

你好，我是比尔。 我最后一次吃碗饭是在一天前。 这也是一顿加班饭。 今天，主管给我布置了一个新任务，要求我在公司服务器上安装一个虚拟机来测试一个安全软件。 我已经玩了无数次 VirtualBox，这对我来说不是问题！

但当我实际操作的时候，却发现了一个问题。 原来公司办公网络与IDC服务器之间只开放了TCP/22和TCP/8000端口。 其中22端口为堡垒机专用，堡垒机不支持SSH端口转发等高级功能。 这对于智商高的我来说不是问题，打开VNC，使用8000端口就可以了！ 但操作后得知IDC内所有CentOS主机都没有安装图形界面，运维也不支持我们独立安装。 我最后一次通过VNC安装虚拟机的想法破灭了。

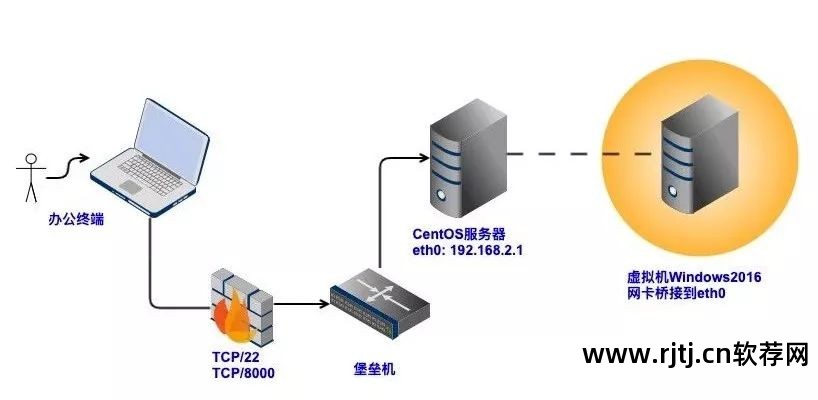

当时的情况是这样的：

没有图形界面，如何通过VirtualBox安装虚拟机？

战略思路

毕竟饭碗总是要吃的，像我这样聪明的人总能想出办法。 听说VirtualBox支持命令行创建和管理虚拟机，而且虚拟机支持图形化访问。 如果我能：

1、通过命令行创建虚拟机；

2、配置虚拟机进行远程图形访问；

3. 将远程访问端口设置为8000。

那么，是不是可以通过命令行完美创建并启动虚拟机，并通过图形界面完成虚拟操作系统的安装呢？

好的！ 我们开始做吧！

操作流程

为了方便大家理解，我把实际操作的整个过程写下来，如下：

创建并注册虚拟机

我们将创建一个虚拟机。 虚拟机的名称是：Windows2016。 创建虚拟机时，将其注册到 VirtualBox 控制台。

##创建并注册虚拟机
VBoxManage createvm --name Windows2016 --register
##Virtual machine 'Windows2016' is created and registered.
##UUID: 4025526d-d848-4221-b19e-d55977acdb5d
##Settings file: '/opt/vms/Windows2016/Windows2016.vbox'

##彻底反注册并删除虚拟机文件！！！注意，慎重！
VBoxManage unregistervm --delete Windows2016
##0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%

虚拟机参数设置

接下来，配置虚拟机的参数，确保其能够启动和访问。

1.配置虚拟机系统、内存、CPU等参数

操作系统类型、内存和 CPU 数量等配置必须至少设置一次。 注意，配置CPU数量的前提是启用ioapic。

# 设置虚拟机操作系统类型为Windows2016
VBoxManage modifyvm Windows2016 --ostype Windows2016
# 设置虚拟机内存4GB
VBoxManage modifyvm Windows2016 --memory 4096
# 开启虚拟机ioapic后才能设置CPU数目
VBoxManage modifyvm Windows2016 --ioapic on
VBoxManage modifyvm Windows2016 --cpus 2

2.创建磁盘文件并绑​​定

当然，我们的虚拟机还需要40GB的磁盘。 您可以先创建一个虚拟机磁盘文件Windows2016_40G.vdi，然后将其绑定为虚拟机的SATA磁盘。

# 创建一块400GB的磁盘，文件名为：Windows2016_100G.vdi
VBoxManage createmedium --filename \
/opt/vms/Windows2016/Windows2016_40G.vdi --size 40000
##0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
##Medium created. UUID: 1c28421e-20ff-4a99-8314-45960a226837

# 设置SATA存储设备，并绑定到磁盘文件Windows2016_100G.vdi
VBoxManage storagectl Windows2016 --name SATA \
--add sata --controller IntelAhci --bootable on

VBoxManage storageattach Windows2016 --storagectl SATA \
--port 0 --device 0 --type hdd \
--medium /opt/vms/Windows2016/Windows2016_40G.vdi

3.创建IDE光驱并挂载ISO

接下来为虚拟机创建IDE光驱，并挂载Windows 2016安装文件cn_windows_server_2016_updated_feb_2018_x64_dvd_11636703.iso

# 设置虚拟机IDE光驱，并挂在指定的iso文件
VBoxManage storagectl Windows2016 --name IDE \
--add ide --controller PIIX4 --bootable on

VBoxManage storageattach Windows2016 --storagectl IDE \
--port 0 --device 0 --type dvddrive \
--medium ~/cn_windows_server_2016_updated_feb_2018_x64_dvd_11636703.iso

如果安装系统后想在虚拟机中安装VirtualBox增强工具包，可以设置另一个光驱并挂载VBoxGuestAdditions.iso。 当然，你也可以等待系统安装完成，直接更改第一个光驱的挂载对象。

# 设置第二个IDE光驱，挂载VirutalBox组件iso （可选）
VBoxManage storageattach Windows2016 --storagectl IDE \
--port 1 --device 0 --type dvddrive \
--medium /usr/share/virtualbox/VBoxGuestAdditions.iso

4.设置虚拟机网络连接

为了让我们的虚拟机开机后能够连接互联网，需要对其网卡参数进行设置。 本例中Windows 2016虚拟机桥接到CentOS物理机的eth0网卡。

# 设置虚拟机网卡桥接模式，并绑定到系统eth0网卡
VBoxManage modifyvm Windows2016 --nic1 bridged \
--nictype1 82545EM --cableconnected1 on --bridgeadapter1 eth0

设置VRD端口及参数

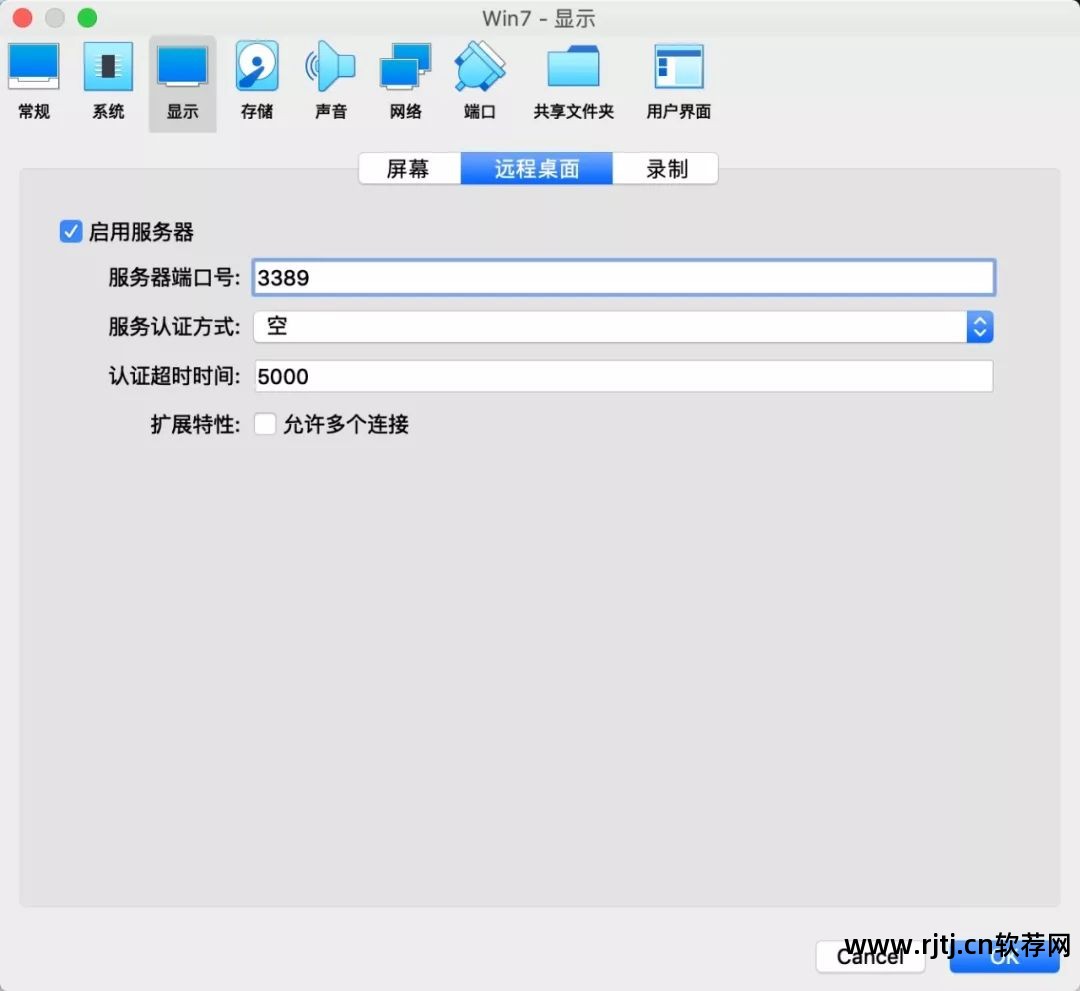

好了，接下来进入最关键的一步了！ VBoxManage可以创建并启动虚拟机，但启动后操作系统安装过程需要图形交互。 这就需要我们启用虚拟机的远程控制功能，启用VRDE虚拟光驱软件virtual drive，并将端口设置为我们可以使用的8000。

# 设置虚拟机启动后的图形管理程序监听端口：8000/tcp
VBoxManage modifyvm Windows2016 --vrdeport 8000 --vrdeaddress ""
# 启动VRDE允许远程图形界面访问
VBoxManage modifyvm Windows2016 --vrde on

启动虚拟机

好了，是时候启动虚拟机了！ 由于处于远程SSH的黑窗状态，所以只能以无窗口模式启动（--type headless）。

# headless方式启动虚拟机
VBoxManage startvm Windows2016 --type headless

# Waiting for VM "Windows2016" to power on...
# VM "Windows2016" has been successfully started.

RDP远程连接进行安装

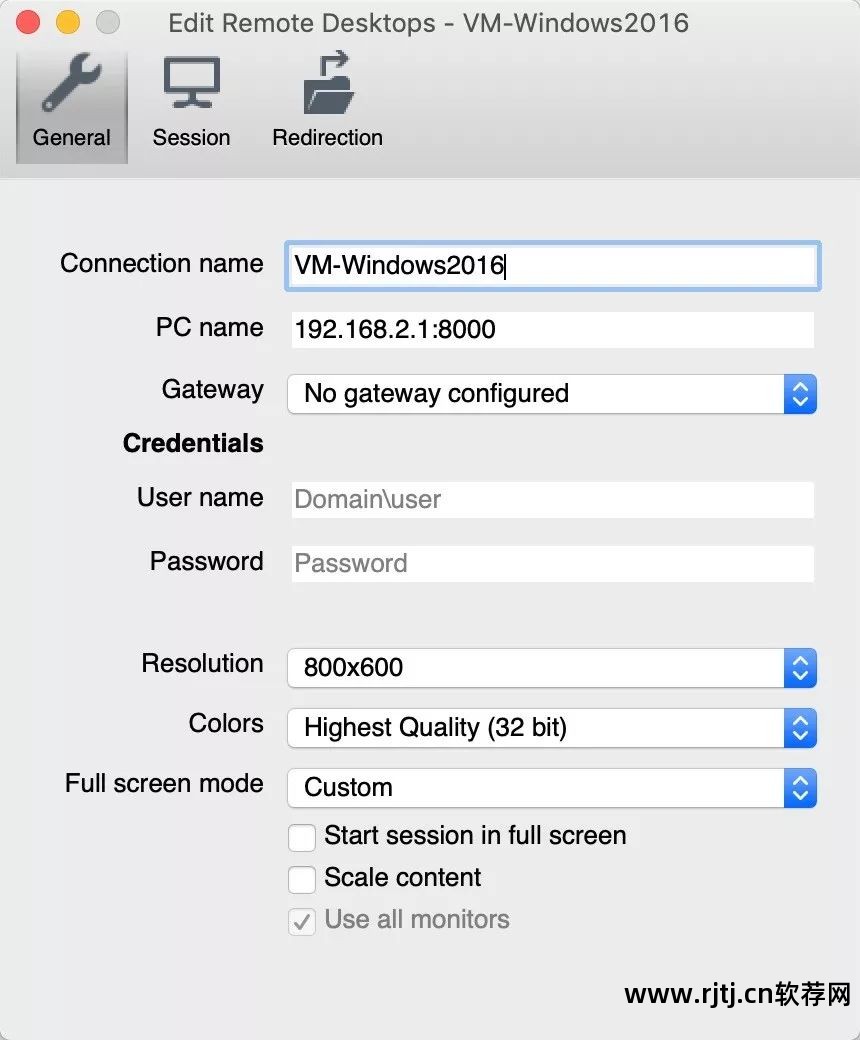

虚拟机启动成功后，会自动加载光驱和硬盘，进入Windows操作系统安装界面。 这时我们就可以通过办公终端的Windows RDP客户端连接VRDE端口来安装部署系统了。

注意RDP连接时要带上端口号：8000，而不是默认的3389。

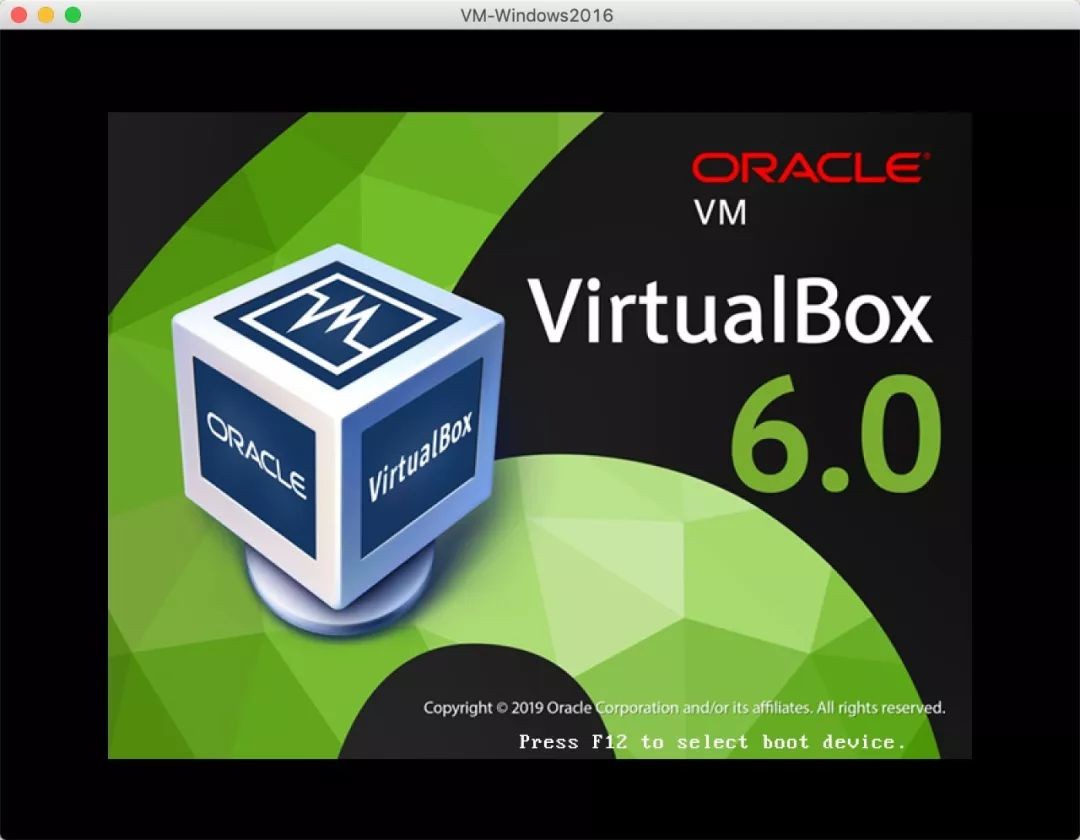

没错，你成功看到了虚拟机启动界面，进入了系统安装界面。

接下来就可以使用键盘和鼠标完成远程操作系统的安装了。

后面的流程你一定能够游刃有余，我就不赘述了。

替代指令

1.虚拟关机命令

# 关闭虚拟机
VBoxManage controlvm Windows2016 poweroff
##0%...10%...20%...30%...40%...50%...60%...70%...80%...90%...100%
VBoxManage controlvm Windows2016 acpipowerbutton

2.安装VirtualBox

# 下载和安装VirtualBox
[root@localhost ~]# wget https://download.virtualbox.org/virtualbox/6.0.12/VirtualBox-6.0-6.0.12_133076_el7-1.x86_64.rpm

[root@localhost ~]# yum install VirtualBox-6.0-6.0.12_133076_el7-1.x86_64.rpm

# 下载和安装增强功能扩展包
[root@localhost ~]# wget https://download.virtualbox.org/virtualbox/6.0.12/Oracle_VM_VirtualBox_Extension_Pack-6.0.12.vbox-extpack

[root@localhost ~]# VBoxManage extpack install Oracle_VM_VirtualBox_Extension_Pack-6.0.12.vbox-extpack

3. VirtualBox中常用命令

VBoxManage -v
## 6.0.12r133076
# 列举虚拟机和正在运行的虚拟机
VBoxManage list vms
## "Windows2016" {4025526d-d848-4221-b19e-d55977acdb5d}
VBoxManage list runningvms
## "Windows2016" {4025526d-d848-4221-b19e-d55977acdb5d}
# 查看虚拟机详细配置信息
VBoxManage showvminfo Windows2016
# Name:                        Windows2016
# Groups:                      /
# Guest OS:                    CentOS_64
# UUID:                        d5dd4ecb-1921-4ce1-abf6-19727a5af69d
# Config file:                 /opt/vms/Windows2016/Win2016.vbox
# Snapshot folder:             /opt/vms/Windows2016/Snapshots
# Log folder:                  /opt/vms/Windows2016/Logs
# Hardware UUID:               d5dd4ecb-1921-4ce1-abf6-19727a5af69d
# Memory size                  6144MB
# Page Fusion:                 disabled
# VRAM size:                   8MB
# CPU exec cap:                100%
# HPET:                        disabled
# CPUProfile:                  host
# ...

防范措施

1）虚拟机安装完毕后，记得从光驱中删除ISO挂载对象；

2）VRDE默认不设置密码，系统安装完成后必须立即关闭；

3）虚拟机文件默认目录在~/VirtualBox VMs中，可以通过配置文件~/.config/VirtualBox/VirtualBox.xml进行修改；

4）如果出现如下错误，可能是系统内核版本不够，需要升级。

WARNING: The vboxdrv kernel module is not loaded. Either there is no module
         available for the current kernel (3.10.0-957.el7.x86_64) or it failed to
         load. Please recompile the kernel module and install it by

           sudo /sbin/vboxconfig

         You will not be able to start VMs until this problem is fixed.
...
The distribution packages containing the headers are probably:
    kernel-devel kernel-devel-3.10.0-957.el7.x86_64
This system is currently not set up to build kernel modules.
Please install the Linux kernel "header" files matching the current kernel

此时，您可以尝试以下命令：

yum install kernel-devel 内核头文件
