abaqus计算成绩怎样没有结果显示
必需是你建模产生了疑问砸。好好审核下你的比如边界条件或许载荷加载上去了没啊，你没加任何载荷当然是不会有什么结果变动啊！
abaqus中灵活模型如何显示云图

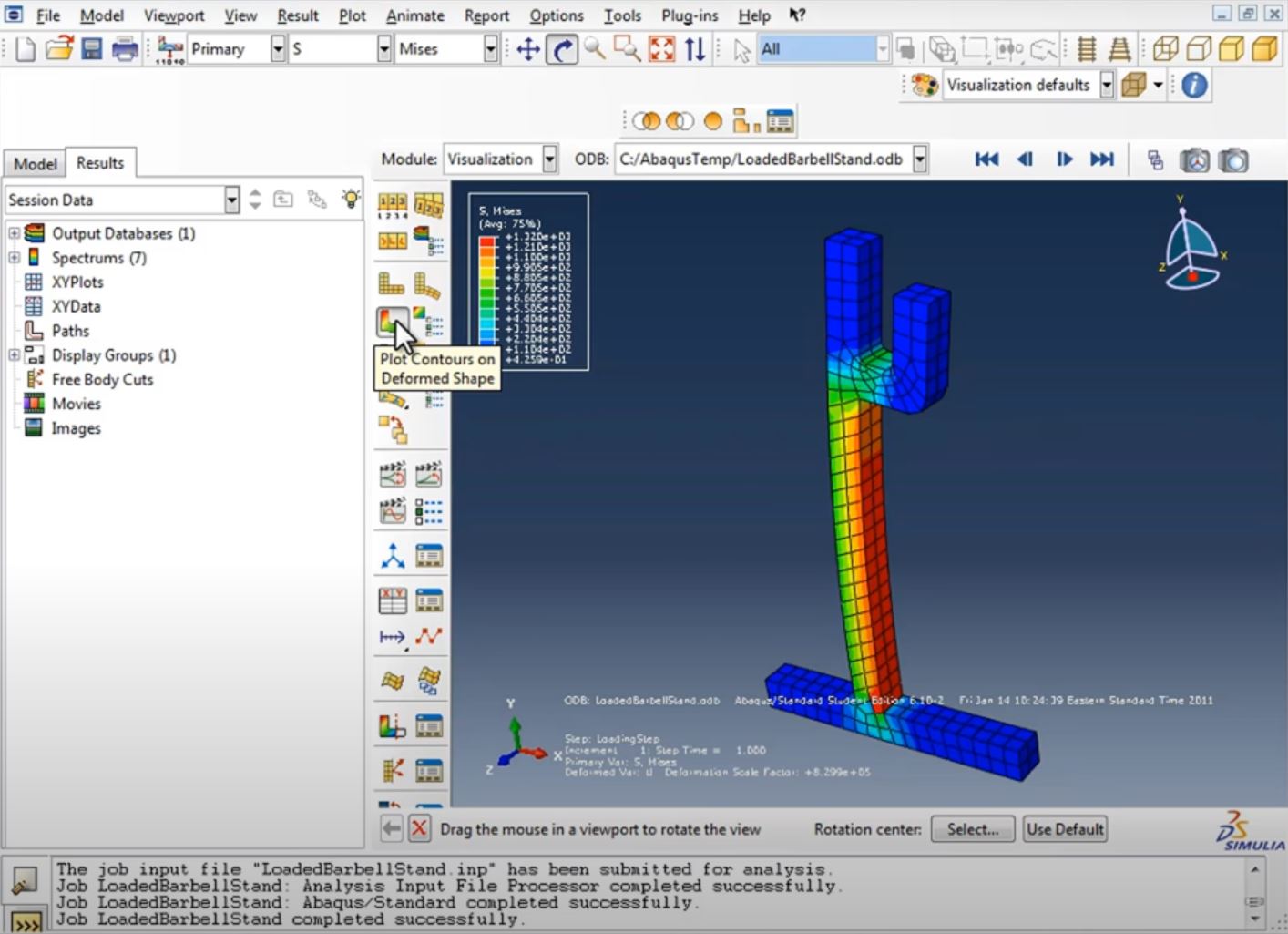

1. 以下内容将以一个曾经实现计算的板为例，引见如何在Abaqus中显示灵活模型的云图。
2. 首先，请留意，这里仅展现了板的状态。
依照图1的步骤，逐渐选用以显示云图。
3. 咱们将展现第三主应力的云图，如图2所示。
云图的刻度范畴为：-0.153e9~-0.118e9，即-153MPa至-118MPa。
4. 为了显示灵活模型的云图，首先须要封锁显示，只有点击鼠标左键一次性即可。
5. 接上去，将鼠标悬停在色彩条上，而后右键点击，选用“云图属性”。
这将产生第二幅图，准许调整色彩条的范畴。
6. 例如，咱们可以调整色彩条的范畴为-118e6至-130e6，即-118MPa至-130MPa。
7. 调整后，色彩条的范畴将反映咱们设置的值，同时云图也会相应变动。
请留意，色彩灰色区域示意应力值不在此范畴内。
8. 假设咱们想将云图色彩条范畴复原到软件的初始设置，解决方法很便捷：只有将第一个框的数值设置为0。
9. 实现后，云图的色彩条范畴将回到初始设置，如图2所示。
abaqus结果可视化某个部件云图只显示网格接壤处的？
我也碰到过这种疑问，发现或许是两种要素：（1）对部件用了切分（2）abaqus有故障。
。
。
。
产生这种结果之后，可以用plot symbols 的模式检查，显示是反常的。
