Rhino6导出线稿全攻略,先搞定模型,避免断线乱线

作者:软荐小编      2025-06-03 09:02:26     209

rhino6的渲染效果十分吸引人,其极地模式更是极具视觉冲击力,而光线追踪功能更是表现出色,堪称无敌。

许多朋友在“如何导出线稿”这一环节遇到了难题,这确实是建筑学学生必须面对的挑战。

这个问题看似简单,但其中仍存在一定的操作余地,其潜力巨大。只要线稿绘制得优秀,即便完全省略渲染步骤,作品依然能够展现出出色的效果。

本文较长,有很多图

0.首先你要有个模型

在知乎平台上,诸多关于男女交往的问题屡见不鲜,诸如“与女友观影时有哪些注意事项”、“初次入住酒店应做何准备”等问题。然而,解答此类问题的先决条件,似乎是需要拥有一位女友。同理,我们进行指导性稿件编写时,也必须先构建出一个基础模型。

这个模型千万不能被忽视,否则会出现许多杂乱无章的线条,让人感到头昏脑涨,处理这些线条所花费的时间几乎可以用来重新构建整个模型。至于如何制作一个没有瑕疵的模型,这里就不再详细阐述了。

1.矢量出图法

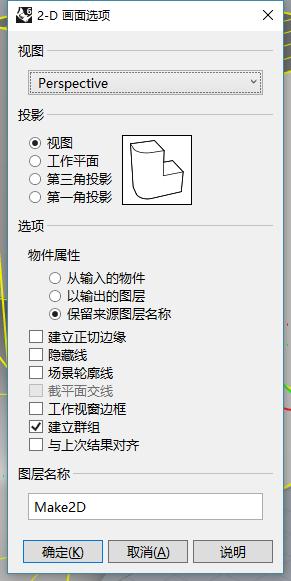

既然要矢量图,就不得不提make2d

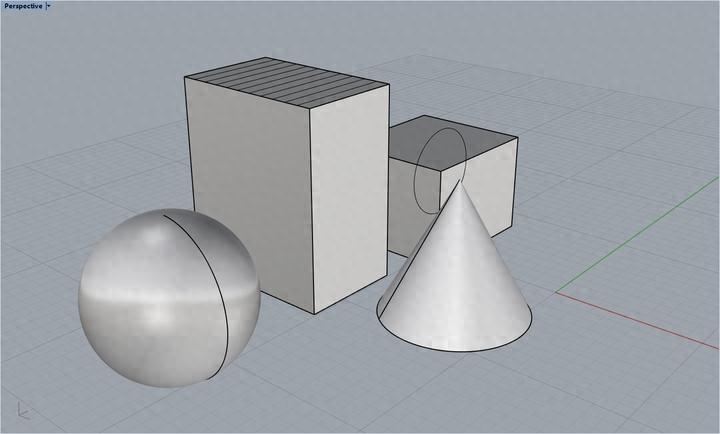

这个指令早已为人所熟知,它能够从特定窗口中提取三维模型的边缘线条,并将其转换成二维曲线,是进行AI上色、调整线条形状以及后期与Photoshop进行对接的优选方案,堪称制作线稿的正宗方法。

rhino6线稿导出技巧_rhino6导出线稿方法_犀牛软件教程实例

rhino6导出线稿方法_犀牛软件教程实例_rhino6线稿导出技巧

望文生义,一目了然

犀牛软件教程实例_rhino6导出线稿方法_rhino6线稿导出技巧

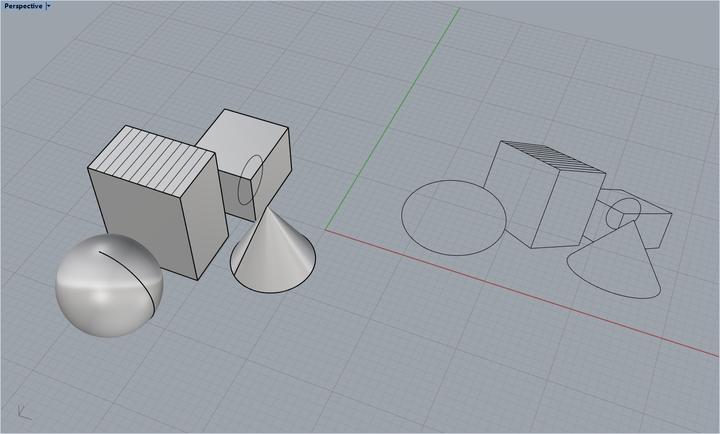

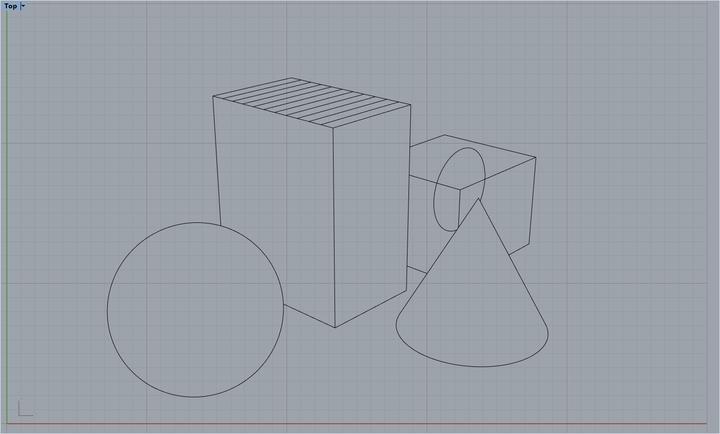

注意,这个命令生成的图形会放置在世界坐标原点附近

rhino6线稿导出技巧_犀牛软件教程实例_rhino6导出线稿方法

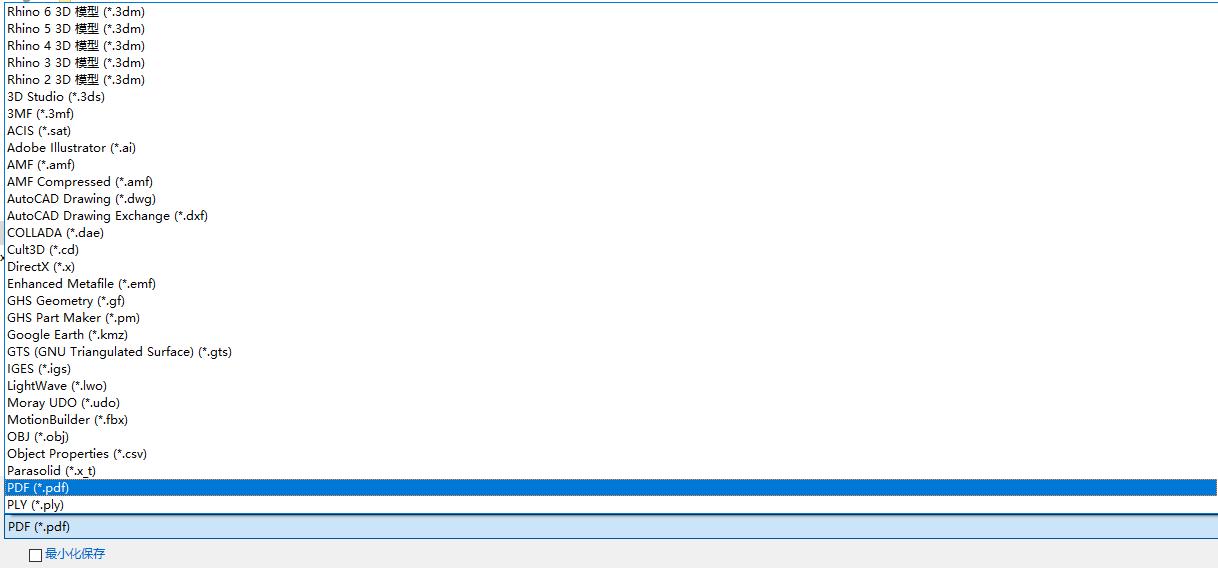

选择新建图形,切换至俯视图模式,然后点击“文件”菜单中的“导出所选对象”选项,即可将所选内容导出为多种格式,包括dwg、ai和pdf等。

rhino6线稿导出技巧_rhino6导出线稿方法_犀牛软件教程实例

然而,该指令存在诸多不尽如人意的地方,或许是因为运算耗时过长,或许是因为频繁出现断线或乱线现象,亦或是部分线条丢失,甚至全部丢失。这些问题均难以解决,恐怕此生都无法彻底解决,因为这是原厂专家负责的事务。我们所能做的犀牛软件教程实例,便是尽可能地降低该指令所需处理的物品数量和复杂程度。

首先进行rhino6的版本升级。在rhino6中,make2d功能得到了全新改写,其效率和精确度显著提高,成为了优化二维图形的最佳选择,无需多做解释。

其次,构建一个干净利落、井然有序的模型至关重要。在删除、精简、整理的过程中,应采取果断措施,毫不留情。

最后,有两个小技巧可以相对提高一些效率和精确性:

唯心主义法:

只有我看到的东西才存在,我看不到的就不存在!

selvisible功能能够单独挑选出当前视图中能够看到的实体,而与isolate功能结合使用,则能将除当前视图中的对象以外的所有物件隐藏起来,同时确保对当前视图本身没有任何干扰。

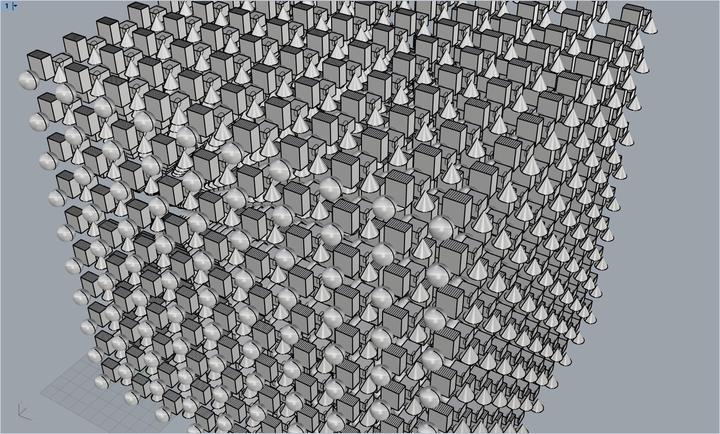

比如一个这样的模型

rhino6线稿导出技巧_犀牛软件教程实例_rhino6导出线稿方法

拥有13000条曲线,1000个曲面,1000余个多重曲面,以及2000件挤出制品。

在其中找一个这样的场景

rhino6线稿导出技巧_犀牛软件教程实例_rhino6导出线稿方法

全选+make2d,耗时6.79s

selvisible+make2d,耗时1.28s

selvisible、isolate以及make2d操作,整个过程耗时共计1.23秒。

对于一些更复杂的模型,效果更显著。

狸猫换太子:

若模型内包含众多NURBS曲面,则应用make2d时速度会变得缓慢;此时,我们可先提取其边线,将其作为make2d处理的对象,随后将所有曲面转化为网格形式,仅用于表示遮挡关系。通过这种方式,即便存在微小误差,也能以较快的速度完成操作。

在make2d软件中,我们常会用到以下几种提取边线的指令:如extractwireframe用于提取曲面的所有线条,dupfaceborder则用于提取裸露在外的曲面边缘,silhouette指令可以用来提取当前视图中的曲面轮廓线,而dupborder则能够复制出特定的边缘——这些指令基本上满足了我们在make2d中对边框线提取的所有需求。

第一步:selvisible+isolate

第二步:提取边框

第三步:选取曲面+mesh+hide

第四步:全选+make2d

2.位图出图法

有时我们不愿反复调整线稿,只想迅速将其用于渲染图中。这时,直接导出图像会更加便捷。由于导出的图片均基于当前视窗和显示模式,因此,在导出图像前,我们需先对几个关键显示模式进行讨论。

线框模式:别的模式都太卡了或者看不见内部,才用这个模式

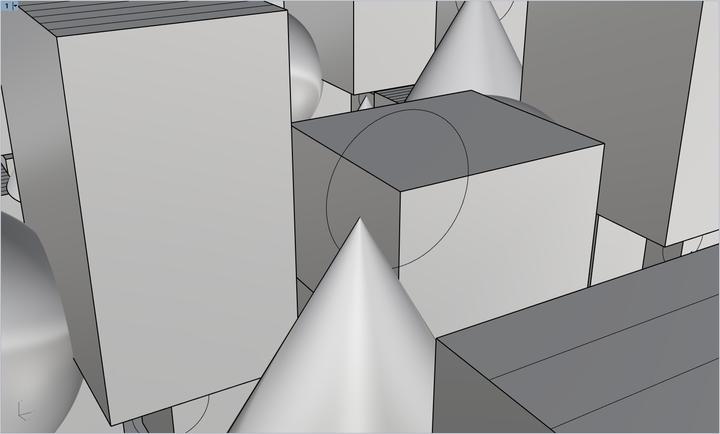

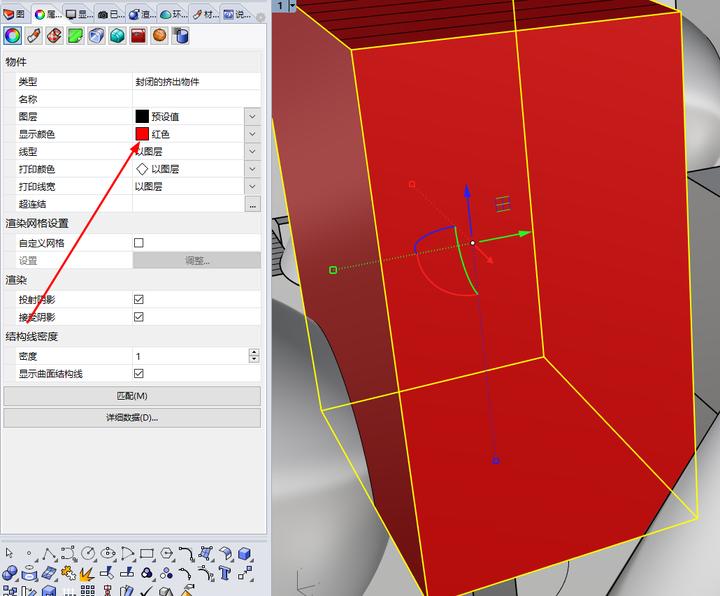

着色模式是一种基础显示方式,它能够对物体的材质以及表面的高低起伏进行基础性的区分。在此模式下,物体所呈现的颜色属性被称作“显示颜色”,这一属性可由图层或其上级物体进行指定。

犀牛软件教程实例_rhino6导出线稿方法_rhino6线稿导出技巧

极地模式:简单粗暴的纯粹环境光遮蔽和灰度图

在进行渲染之前,可以进行相应的调整,同时也可以制作一些对渲染要求不那么严格的图像。

光线追踪技术:在rhino中,实时渲染的效果相较于其他渲染模式更为细腻,整体呈现出来的效果尚可接受,毕竟它并非专业的渲染软件,我们对此已经感到满意了。

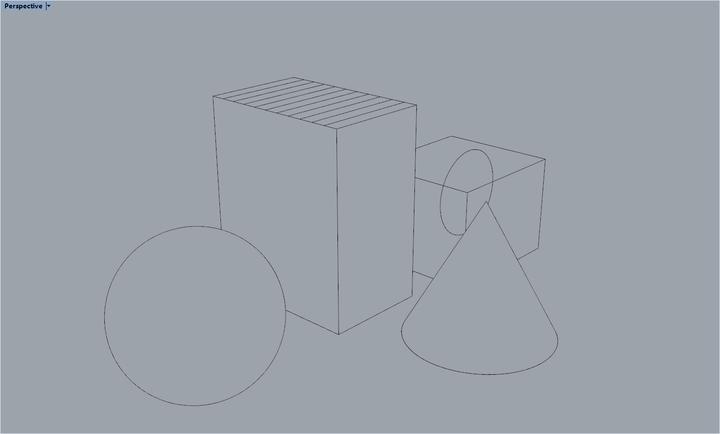

钢笔模式下,实时进行二维转换,能够一次性处理所有问题。然而,在展示复杂模型时,可能会出现运行缓慢的情况。

现在,我们正式进入调整显示模式的环节,其中,为了图稿的清晰与简洁,首当其冲的是钢笔绘制模式。

rhino6导出线稿方法_rhino6线稿导出技巧_犀牛软件教程实例

这些东西全是实打实的曲面,不是什么曲线。

经过对显示面板的细致调整,背景被设置为透明,看到这张图的朋友们纷纷感动得泪流满面。

rhino6导出线稿方法_犀牛软件教程实例_rhino6线稿导出技巧

有了这个显示模式,我想没什么线稿的需求是不能满足的了。

我身为一名骚客,若不将其改得面目全非,便誓不罢休。因此,题图中所展示的样式便应运而生。

实际上,这是通过调整渲染方式所改造的。尽管艺术风格模式同样可以达成类似效果,但模型过于庞大导致运行不畅,因此不得不做出艰难的选择(本质上还是因为经济原因)。具体操作步骤包括:

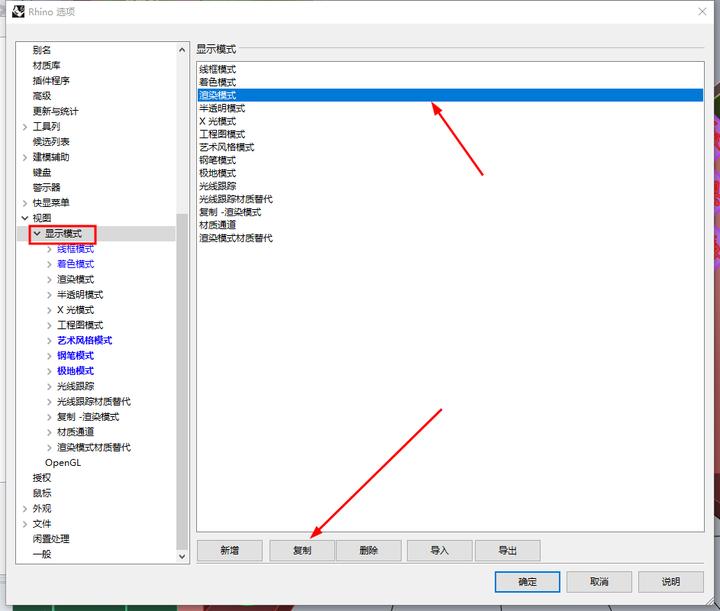

输入相应选项,浏览至显示设置,勾选渲染选项,并复制其设置。

rhino6导出线稿方法_犀牛软件教程实例_rhino6线稿导出技巧

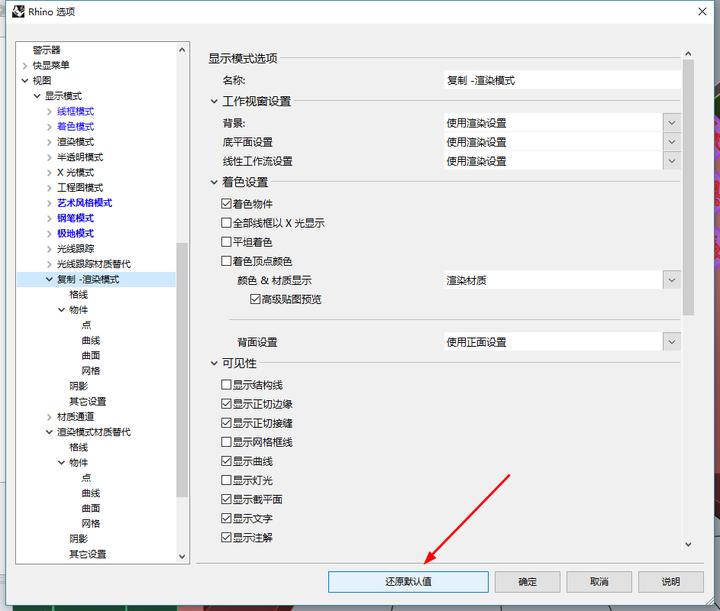

2.然后点“还原默认值”,咱从0开始调

rhino6导出线稿方法_rhino6线稿导出技巧_犀牛软件教程实例

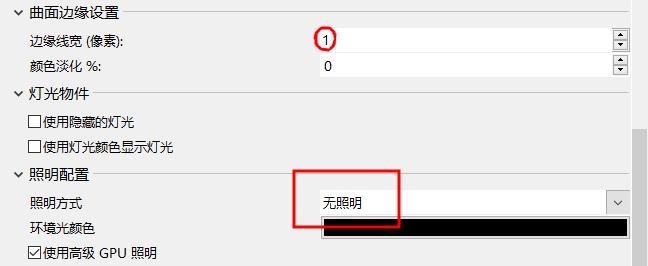

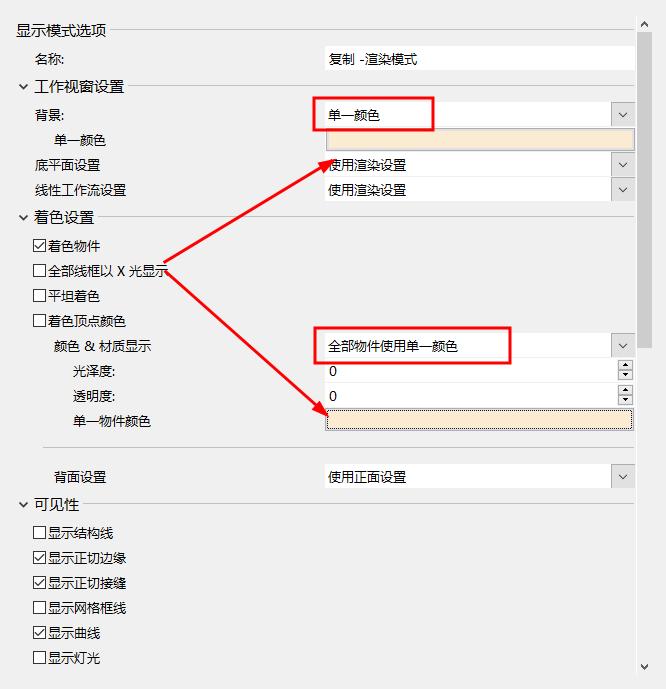

将背景统一调整为单色,所有物品亦采用同一种色调,该色调设定为251、235、210,同时将曲面边缘的线条宽度调整为1毫米,并将照明模式切换为无照明状态。

rhino6导出线稿方法_犀牛软件教程实例_rhino6线稿导出技巧

rhino6导出线稿方法_rhino6线稿导出技巧_犀牛软件教程实例

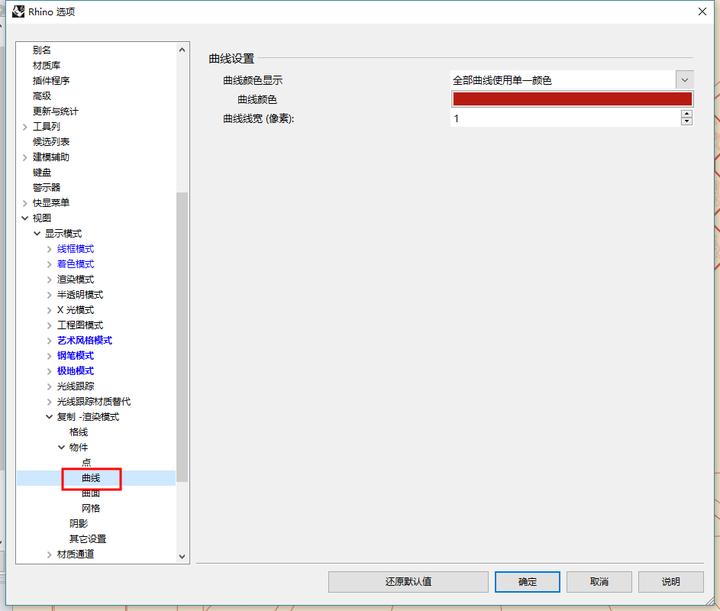

在物件曲线选项中,调整设置,确保所有曲线均采用单一颜色,具体为184,27,17。

rhino6线稿导出技巧_rhino6导出线稿方法_犀牛软件教程实例

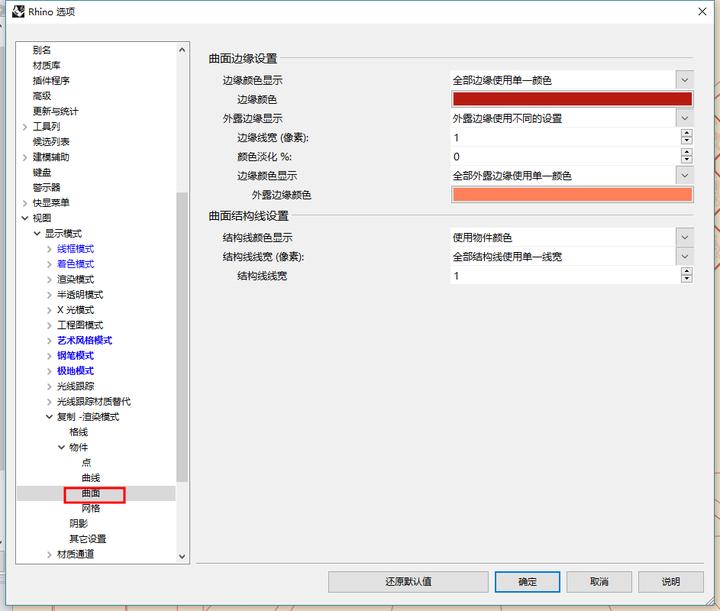

进入“物件-曲面”选项界面,调整曲面边缘与外露边缘的显示颜色,采用统一色调犀牛软件教程实例,具体颜色代码为184,27,17和255,128,90,同时将线条宽度设定为1。

rhino6线稿导出技巧_rhino6导出线稿方法_犀牛软件教程实例

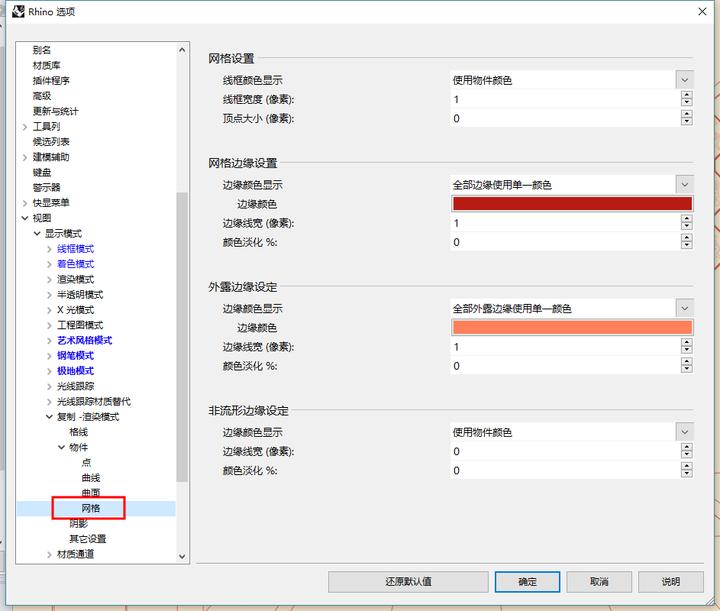

在打开物件-网格选项的设置中,需将网格边缘和外露边缘的颜色统一设定,具体颜色分别为184,27,17和255,128,90,同时,线条的宽度应设置为1。

rhino6导出线稿方法_rhino6线稿导出技巧_犀牛软件教程实例

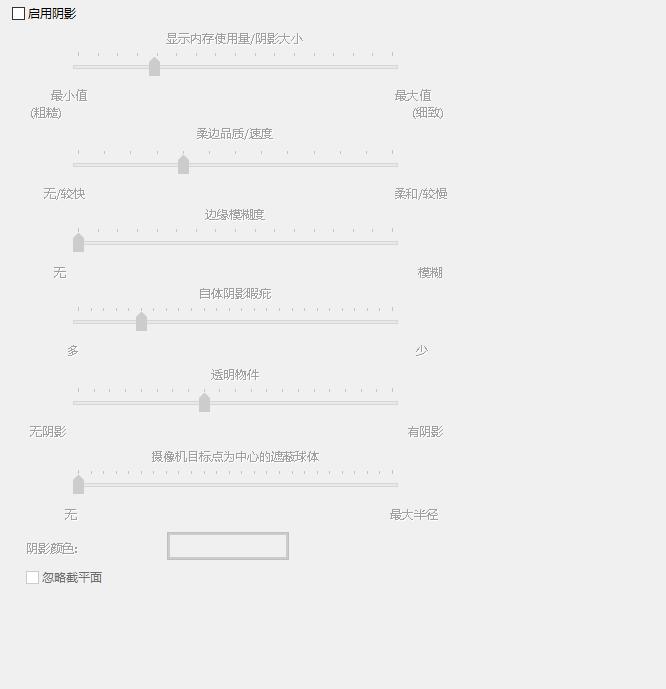

7.最后关掉阴影

rhino6导出线稿方法_rhino6线稿导出技巧_犀牛软件教程实例

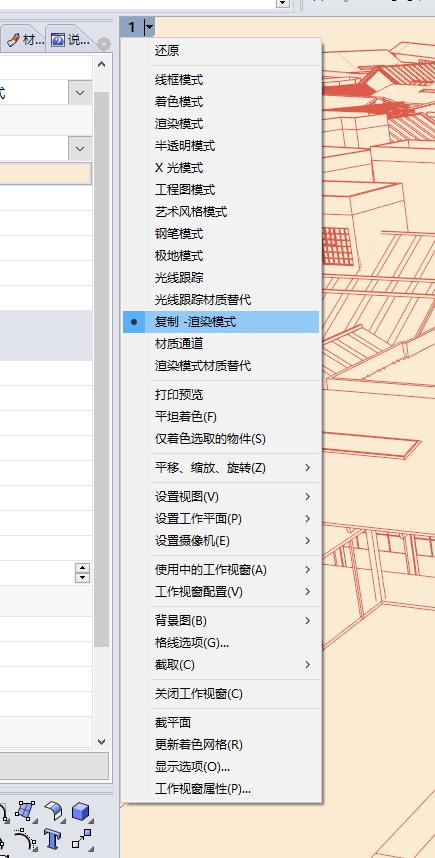

在视窗左上角选择我们刚调好的显示模式就行了!

犀牛软件教程实例_rhino6导出线稿方法_rhino6线稿导出技巧

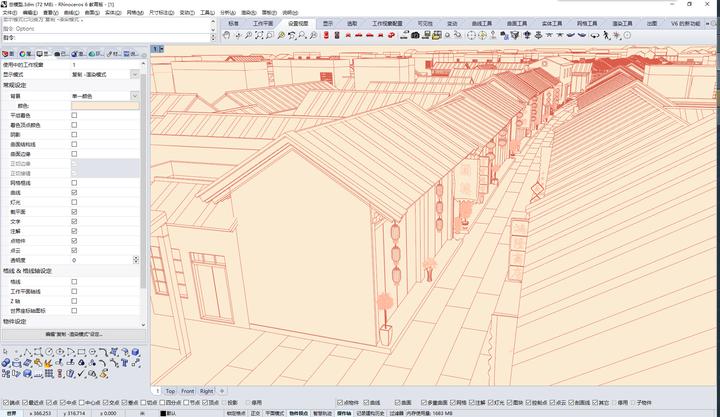

效果如下:

rhino6线稿导出技巧_rhino6导出线稿方法_犀牛软件教程实例

显示模式调好了,如何保存成图片呢,有以下几个方法:

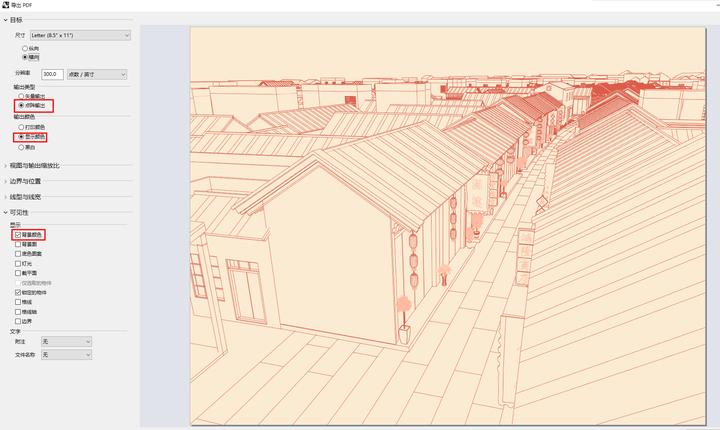

1.另存为pdf,选择“点阵输出”“显示颜色”背景颜色可见

rhino6导出线稿方法_犀牛软件教程实例_rhino6线稿导出技巧

不过这个方法实在有些。。奇怪,但是好歹也算是一种方法吧。

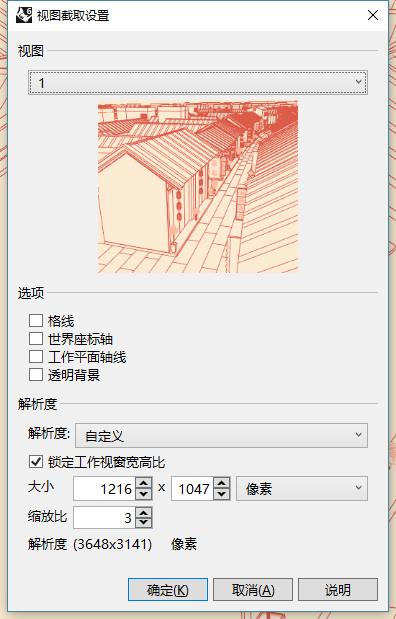

2.viewcapturetofile,调整参数直接导出

过去我一直认为这是唯一的绘图途径,对于小尺寸的图像和简单的场景来说,操作确实很便捷,可是一旦涉及到颜色较为丰富的图像,就需要投入相当多的时间。

rhino6导出线稿方法_rhino6线稿导出技巧_犀牛软件教程实例

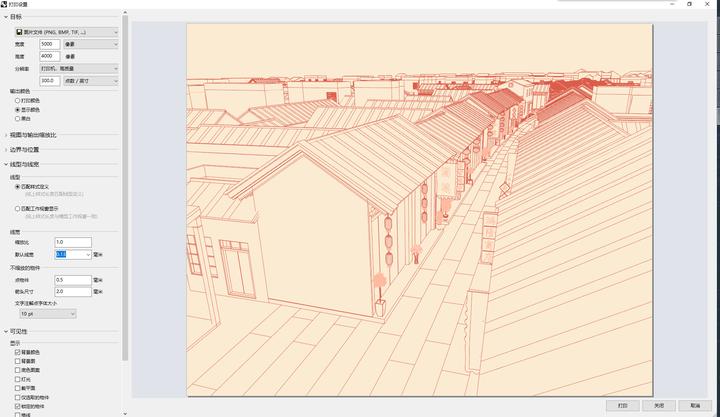

3.print,或ctrl+p

选择导出为图片格式,设定单位为像素,无论输入的长宽像素数量是多少,操作过程都流畅无阻,不会出现任何卡顿现象。

分辨率调为高就行,再向上加会让线变宽,但是图片质量不变。

选“显示颜色”

在挑选线宽时,应避免使用发线,因为在高分辨率图片中,发线会显得过于狭窄。需根据图片的具体尺寸来调整线宽,以4000*3000像素的图片为例,0.25的线宽是比较适宜的选择。

打开可见性中的背景颜色,确定

犀牛软件教程实例_rhino6导出线稿方法_rhino6线稿导出技巧

亲测,比viewcapturetofile快多多多了。

如果要导出透明背景的线稿图,需要注意:

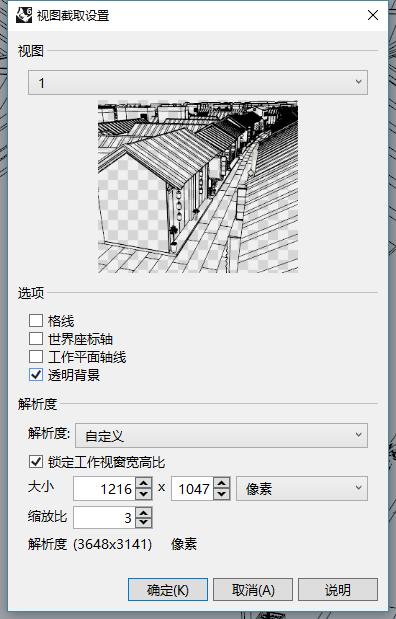

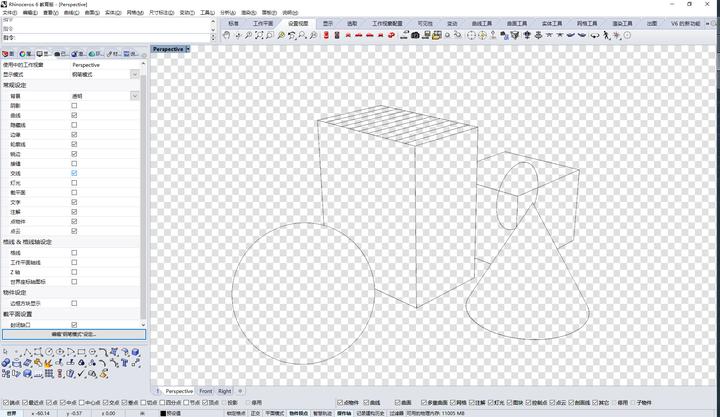

若要执行viewcapturetofile操作,务必勾选“透明背景”选项,并将文件保存为png格式;值得注意的是,显示模式的背景设置对这一操作并无影响。

rhino6线稿导出技巧_犀牛软件教程实例_rhino6导出线稿方法

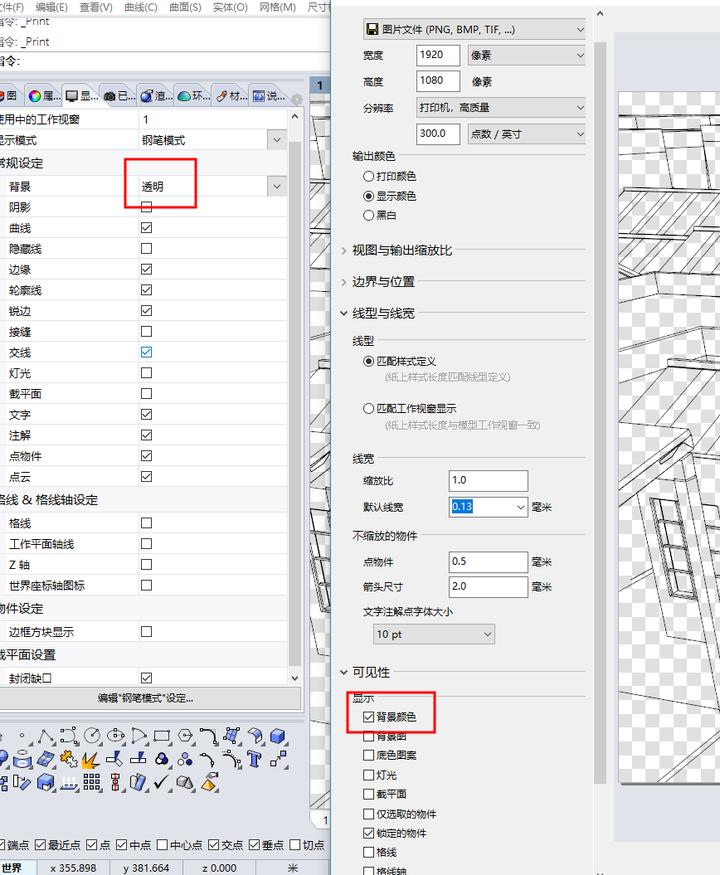

若要使用print功能,需在显示设置中调整透明背景,同时激活可见性选项中的背景色彩,并将文件保存为png格式。

rhino6导出线稿方法_犀牛软件教程实例_rhino6线稿导出技巧

最后祝各位双十一快乐(流下了贫穷又单身的眼泪)
