目录
1 编制依据
1.1 相关的法律法规
1.2 主要的规范标准
1.3 主要规定参考文献
2 工程概况
2.1 建筑概况
2.3 施工升降机布置及设备选型
3 施工计划
3.1 施工进度计划
3.2 劳动力计划
3.3 机具需求计划
3.4 材料计划
4 施工工艺技术
4.1 升降机基础方案设计
4.3 支撑架回顶加固及拆除施工要点
5 质量保证措施
5.1 质量技术保证措施
5.2 安全保证措施
6 安全保证措施
6.1 安全组织管理措施
6.2 监测监控
6.3 安全技术措施
7 施工应急救援预案
7.1 组织机构及职责
7.2 应急准备
7.3 应急响应
7.4 紧急救援措施
8 计算书
9 附件
9.1、升降机使用说明书
9.2、附图
1 编制依据
1.1 相关的法律法规
《中华人民共和国安全生产法》
《建设工程安全生产管理条例》
《中华人民共和国劳动法》
《危险性较大的分部分项工程安全管理规定》住建部31号文
1.2 主要的规范标准
《工程测量规范》GB50026-2007
《建筑施工中用于扣件式钢管脚手架的安全技术规范》，编号为JGJ130 - 2011 。
《建筑施工模板安全技术规范》JGJ162-2008
《建筑施工安全检查标准》JGJ59-2011
《混凝土结构工程施工规范》GB50666-2011
《混凝土结构设计规范》GB50010-2010
《建筑结构荷载设计规范》 GB50009-2012
《钢结构设计规范》GB50017-2003
《混凝土结构工程施工质量验收规范》GB50204-2002
《建筑施工临时支撑结构技术规范》JGJ300-2013
《建筑地基基础工程施工质量验收规范》，编号为GB50002 - 2018 。
《建筑机械使用安全技术规程》JGJ33-2012
《施工现场临时用电安全技术规范》JGJ46-2005
1.3 主要规定参考文献
《施工组织设计》
《工程质量管理标准化手册》（2015年版）
《实施性施工组织设计、方案管理规定》（公司）
《工程细部质量标准做法》（2015年版）
《安全文明施工标准化手册》
《建筑施工手册》（第五版）
《建筑施工安全手册》（主编 杜荣军 2007年1月版）
《建筑施工计算手册》（江正荣编著 第三版）
《PKPM施工计算软件》
《施工升降机说明书》
《品茗施工安全设施计算软件》
2 工程概况
2.1 建筑概况
项目各单位主体信息及工期情况。
工程名称：
建设地点：
建设单位：
设计单位：
监理单位：
质量监督单位：
安全监督单位：
地质勘察单位：
工程类型：公共建筑
质量目标：
本工程总建筑面积为157434平方米，地下有一层，地上有16层至33层，局部有3层商业。地上建筑面积是126057.60平方米。建筑形态包含1栋16层住宅，3栋29层住宅，1栋30层住宅，1栋31层住宅，5栋33层住宅，还有一层地下室等，结构属于框架、剪力墙体系，建筑标准层的层高都是3米，建筑设计使用年限为50年。

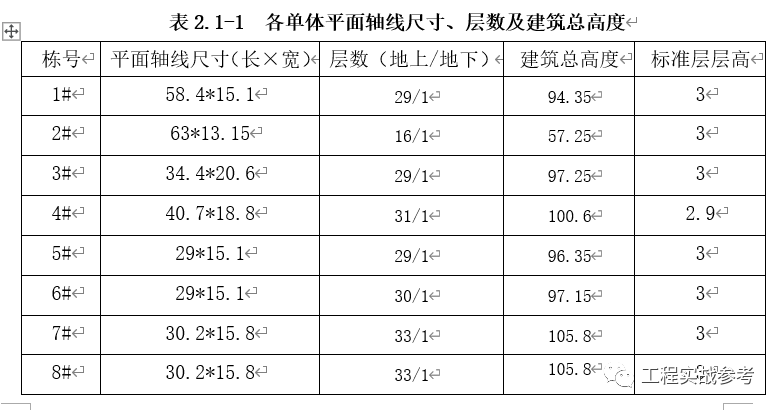

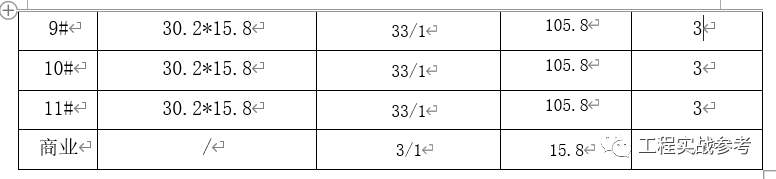

各栋建筑层数、高度如下表：
2.2 现场条件
2.2.1 场地条件
安装之前，要清理升降机的安装现场，安装场地周围不能有外架、临电线路、突出建筑物（构筑物）这类障碍物，要保证施工现场有足够场地，用于临时堆放升降机部件。
2、现场道路畅通，施工升降机运到场地后，用塔吊进行卸车。
3、施工用电接入到升降机附近，以保证升降机安装。
2.2.2 气候条件
施工升降机安装主要集中在3至5月份，浙江温州年均气温在16.1℃到18.2℃之间，最低气温为-2.5℃，最高气温是39.6℃，每年都受到台风影响，台风主要集中在8至11月份，这里有暴雨天气，降雨量较大，年均降雨量为1696.5毫米，最大降雨量达300毫米，降雨量在年内分配不均，80%集中于5至9月份，冬春季大风日数少，仅占全年的7% 。安装前留意天气预报，避免雨天施工。
2.3 施工升降机布置及设备选型
2.3.1 升降机基础平面定位
（详见附图）
2.3.2施工升降机基础所处位置承载力情况
施工升降机基础位于地下室顶板之上，地下室顶板板厚为300mm，砼标号是C35，配有双层双向12@150钢筋；地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5+19=24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN之和，即20.08 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系实施加固，具体可查看施工升降机基础加固方案 。

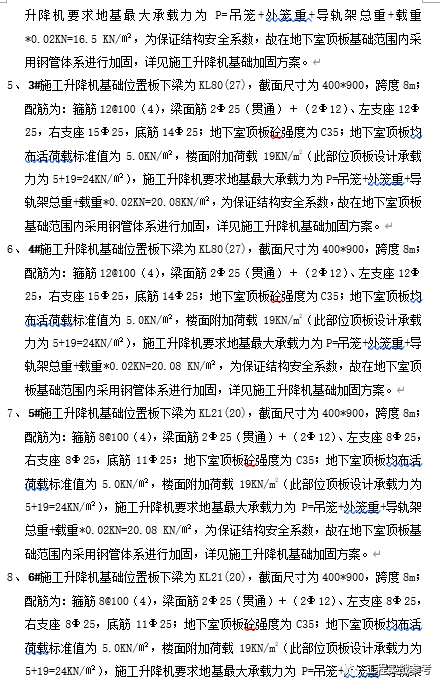

2#施工升降机基础位于地下室顶板之上，地下室顶板板厚300mm，砼标号是C35，配有双层双向12@150钢筋；地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力为5加19等于24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN之和，即16.5 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系予以加固，具体内容见施工升降机基础加固方案。
3#施工升降机基础位于地下室顶板之上，地下室顶板厚度为300mm，混凝土标号是C35品茗施工安全设施计算软件，配有双层双向的12@150钢筋；地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5加19等于24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN之和，即20.08KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系进行加固，具体详见施工升降机基础加固方案。
4#施工升降机的基础位于地下室顶板之上，地下室顶板的厚度是300mm，其砼标号为C35，并且配有12@150双层双向钢筋；地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5+19=24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重以及载重乘以0.02KN，结果为20.08 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系进行加固，具体内容可查看施工升降机基础加固方案 。
5#施工升降机基础位于地下室顶板之上，地下室顶板板厚300mm，砼标号是C35，配有双层双向12@150钢筋；地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力为5与19之和即24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN的总和，P为20.08 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系进行加固，具体内容详见施工升降机基础加固方案。
6#施工升降机基础位于地下室顶板之上，地下室顶板板厚300mm，砼标号为C35，配有双层双向的12@150钢筋；地下室顶板均布活荷载标准值是5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5+19=24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN之和，即20.08 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系进行加固，具体可查看施工升降机基础加固方案 。
7#施工升降机基础位于地下室顶板之上，地下室顶板板厚为300mm，砼标号是C35，配有双层双向12@150钢筋，底筋为9Φ25。地下室顶板均布活荷载标准值是5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5加19等于24KN/㎡。施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN之和，即20.08 KN/㎡。为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系予以加固，具体可查看施工升降机基础加固方案。
8#施工升降机基础位于地下室顶板之上，地下室顶板板厚为300mm，砼标号是C35，配置有12@150双层双向钢筋，地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5加19等于24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼加外笼重加导轨架总重加载重乘以0.02KN，即20.08 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系予以加固，具体详见施工升降机基础加固方案。
9#施工升降机基础位于地下室顶板之上，地下室顶板板厚300mm，砼标号是C35，配置12@150双层双向钢筋；地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5加19等于24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN之和，即20.08 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系实施加固，具体内容详见施工升降机基础加固方案。
10#施工升降机基础位于地下室顶板之上，地下室顶板板厚300mm，砼标号是C35，配置12@150双层双向钢筋；地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5+19=24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN之和，即20.08 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系予以加固，具体可查看施工升降机基础加固方案 。
11#施工升降机基础位于地下室顶板之上，地下室顶板板厚300mm，砼标号是C35，配置12@150双层双向钢筋；地下室顶板均布活荷载标准值为5.0KN/㎡，楼面附加荷载为19KN/m2，此部位顶板设计承载力是5+19=24KN/㎡，施工升降机要求地基最大承载力为P，P等于吊笼、外笼重、导轨架总重与载重乘以0.02KN之和，即20.08 KN/㎡，为确保结构安全系数，所以在地下室顶板基础范围内采用钢管体系实施加固，具体内容详见施工升降机基础加固方案。
2.3.3 施工升降机设备型号选择及性能参数
表2.3-2 施工升降机设备型号选择表
4 施工工艺技术
4.1 升降机基础方案设计
4.1.1 施工升降机基础的设计
1-11#施工升降机的结构板尺寸是6000mm×4500mm×300mm，其混凝土等级为C30 ，基础板配筋为双层双向10@200 ，此配筋依据施工升降机说明书中第49页关于SC200/200双笼电梯的说明 ，1-11#施工升降机基础顶面标高均为-0.900m 。
5.2 安全保证措施
施工人员在进场施工以前，需要进行安全技术交底，并且要持证上岗。
基坑内部有积水，要注意安全用电，施工升降机基础施工范围小，施工工种涉及钢筋、混凝土等工作，在所有安全施工方面，特别要留意施工工序的安排与协调。
5.2.3 所有施工人员进入施工现场须佩戴安全帽；
进行焊割作业时，所有人员都必须配备防护服，所有人员都必须配备防护手套，所有人员都必须配备防护罩等 ；
施工升降机基础进行施工时，要严格禁止，同一施工面的上下两道工序，同时开展施工；
5.2.6 严禁攀爬坡壁，严禁任何人员破坏基础坑壁；
施工用电设备要按规定接地接零，要装有二级防漏电保护开关，电工需持证上岗，要经常对全部电器设备进行安全检查，一切非电工人员都不得移动及拆装场地内电器设备，每天开工前要先检查防漏电开关是否失灵。
每台用电设备都应该有各自专门的开关箱，必须执行“一机一闸”制度，严格禁止使用同一个开关电器直接控制两台用电设备（包括插座）。
开关箱内的开关电器，必须能够在任何情况下，对用电设备实行电源隔离，并且开关箱内必须装置漏电保护器。
开关箱中，漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。对于使用于潮湿或有腐蚀介质场所的漏电保护器，应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
配电箱内的电器必须可靠且完好，开关箱内的电器同样必须可靠且完好，不准使用破损的电器，不准使用不合格的电器。
配电箱和开关箱的金属箱体必须接地作保护，所有用电设备的金属外壳等也必须接地作保护。箱体门要完好无损，且能够加锁，还要有防雨、防尘的保护措施，并且有危险标志。配电箱、开关箱需统一编号，由持证专职电工进行管理。
机械操作人员开机操作时，精神要集中，不能与闲人交谈，不得随意离开工作岗位品茗施工安全设施计算软件，也不能将机械交给未经培训且无操作证的人员操作。
机械设备应按照其技术性能的要求来正确使用，对于缺少安全装置的机械设备不得使用，对于安全装置已经失灵的机械设备也不得使用。
6.1.3安全教育及交底组织安排
严格把控进场教育这一关卡，建立作业人员“三级安全教育”档案。进场作业人员都要经过入场教育，特种作业人员一定要持证上岗，要熟悉施工现场，要熟悉本工程的施工特点，要熟悉本工种的安全操作规程以及项目有关安全管理规定。通过这些举措让作业人员提高安全技能，增强安全意识，进而减少人的不安全因素。
工程项目开工之前，安全员会和各分项工程师一同，针对施工升降机基础施工的特性开展安全技术交底，并且做好交底签字的记录。
6.2 监测监控
安排测量组定时对升降机基础沉降监测监控。
6.2.1 监测设备
使用水准仪来监测沉降，监测时应采用特定的仪器设备，要明确其名称、型号、规格以及数量。
6.2.2 监测部位
在施工升降机基础顶面的四个角的位置，要做好沉降观测点，还要做好位移观测点，同时做好原始记录，施工升降机安装完成之后，应该定期进行观测，并且做好记录，沉降量以及倾斜率不应该超过规范所规定的数值。
6.2.3 监测监控措施
在监测期，若偏差超出预警限值，或者发现安全问题，应按照技术措施进行处理，该技术措施需经过项目技术负责人审定签字，在紧急情况下，还需经过项目技术负责人确认，并且要将技术措施报公司备案。
6.3 安全技术措施
6.3.1回顶支撑架搭设安全技术措施
架子工、电焊工等属于特种工，这些特种工需要持证上岗，安全主任要在工人作业之前进行安全技术交底。
2、应遵守高处作业安全技术规范的有关规定。
材料采用塔吊运输，此时必须在有上岗证的起重信号工指挥下开展，要严格依照塔吊安全操作规程作业，且严禁超载运输以及违规作业。
材料吊运时，要捆绑得严实，禁止单点起吊，钢丝绳到材料两端的长度是0.2L，吊运过程中要留意避免发生碰撞。
回顶支撑架扣件的紧固情况是否符合要求，能够使用力矩扳手进行实测，实测数值要达到40至65N·m，若数值过小，扣件容易出现滑移现象，若数值过大，会导致扣件的铸铁发生断裂，在安装扣件的时候，所有扣件的开口都必须朝向外侧。
回顶支撑架所使用的钢管，其扣件等材料，必须经过检验，检验结果要符合规格，且无缺陷，这样才可以使用。
顶撑要保持垂直，底部要平整坚实，底部要加垫木，还要加设横顺拉杆，并且要加设剪刀撑。
基础混凝土强度要达到80%以上，钢管架支撑架需完成，且要验收合格，之后才可以安装施工升降机。
9、基础混凝土强度达100%后，施工升降机才准运行使用。
6.3.2 回顶支撑架拆除安全技术措施
回顶支撑架要拆除，必须先等施工升降机拆除完毕，之后还要经过监理公司同意才行。
应该有回顶支撑架拆除施工的工艺流程，要严格控制支撑体系拆除的顺序。
3、回顶支撑架的水平纵横杆、剪力撑等不得随意拆除。
回顶支撑架拆除时，不应给楼层造成冲击荷载，拆除的材料适宜分散堆放，并且要及时清运。
拆除回顶支撑架的时候，要先把回顶支撑架的可调顶托松下，接着拆除剪刀撑，最后拆除脚手架。
回顶支撑架的拆除，要在统一指挥下进行，需按照后装先拆、先装后拆的顺序，还要依照下列安全作业的要求来运行：
回顶支撑架拆除时，要从一端开始，朝着另一端进行，且是自上而下，逐层开展拆除工作。
同一层的构配件要按一定顺序进行，加固件也要按一定顺序进行，这个顺序是先上后下，并且是先外后里 。
工人进行拆卸作业时，必须站在临时设置的脚手板上，并且要按规定使用安全防护用品。
（4）拆除工作中，严禁使用榔头等硬物击打、硬撬。
6.3.3 施工用电安全技术措施
1、施工前设计好现场用电设计方案。
施工现场的电源线路，要按照“三相五线制TN－S系统”的要求来布设，需依据“三级配电、二级漏电”分级分段保护的原则，合理地设置电箱，还要合理地设置漏电保护装置。
施工现场的一切电源，其电路的安装必须由持证电工操作，电路拆除也必须由持证电工操作，在经验收合格后，该电源、电路方可投入使用。
电箱采用铁质材质，要确保防雨措施严密，安装位置恰当，安装牢固，操作便捷，进出线整齐，接线可靠，熔丝安装合理，正确配置漏电保护器与电箱熔断丝，不出现超负荷情况。
5、现场变配电装置，必须按规范要求做到重复接地。
6、现场用电由现场专职电工管理，任何人不得乱拉乱接。
7 施工应急救援预案
7.1 组织机构及职责
项目部成立安全文明施工管理小组，项目经理担任组长，执行经理、项目技术负责人担任副组长，各专职安全员、专业工程师、材料员等其他人员（根据需要确定）担任组员，明确岗位责任，做到奖罚兑现。安全文明施工组配备3名专职安全员，统一负责抓各项健康安全生产管理措施的落实工作。各生产班组设有兼职安全员，这些兼职安全员配合专职安全员工作，专、兼职安全员都必须严格遵守职业健康安全生产方面的法律法规，要做到严格管理，还要分阶段、分项目编制专项施工方案。
安全施工领导小组：
组 长：
副 组 长：
安全主任：
组 员：
项目经理是施工管理的直接责任人，其要引导员工积极创建文明工地。项目生产经理负责建立文明施工管理体系，还要组织制定并完善文明施工管理制度和标准，同时要指导、监督现场文明施工管理，领导创建文明工地活动。项目技术负责人负责组织编写文明施工组织方案，组员作为项目日常办事机构，具体负责项目施工生产安全监督管理工作，组员还作为施工安全专职管理部门，具体负责项目施工生产安全监督管理工作 。
7.2 应急准备
急救箱的配备要遵循简单且适用的原则，以此保证现场急救的基本需求，还能够依据不同情形进行增减，要定期检查并补充，从而确保随时能用于急救。急救箱里有体温计、医用酒精、碘酒、双氧水、止血白药、伤口贴、灭菌棉球、棉签、绷带、镊子、剪刀、常用小夹板、担架、止血带、治疗中暑的药物、感冒药等，由安全负责人实施管理。
2、急救箱使用注意事项
A、有专人保管，但不要上锁。
定期更换那些超过消毒期的敷料，更换过期药品，每次急救之后要及时进行补充。
C、放置在合适的位置，使现场人员都知道。
7.3 应急响应
7.3.1成立应急救援领导小组组成如下：
组长：
副组长：
组员：
意外伤害发生之时，要确定其类型，并且马上报告救援领导小组，由意外伤害领导小组启动意外伤害救援预案。
救援组负责伤害人员处置，要根据伤情严重程度来做决定，是在现场施救，还是送去医院救治，又或是请医护人员在现场组织施救 。
如送医院救治，对外联络组负责拨打救援电话120通知附近医院，报120时要讲明地点、伤情严重程度、伤害的类型和联系电话，派人到路口接车并指示通道。如请医护人员现场组织施救，对外联络组负责拨打救援电话120通知附近医院，报120时要讲明地点、伤情严重程度、伤害的类型和联系电话，派人到路口接车并指示通道。
领导小组要负责现场的指挥工作，要负责现场的救护工作，要负责现场的通讯工作，要负责车辆的使用工作，要负责车辆的调度工作。
5、领导小组组织现场事故抢险方案制定与实施。
现场急救发生在施工现场出现伤害事故时，此时要在伤员被送往医院救治前，于现场实施必要且及时的抢救措施，它是医院治疗的前期准备 。
7.3.2工地发生伤亡事故时，应立即做好三件事：
（1）有组织地抢救伤员；
（2）保护事故现场不被破坏；
（3）及时向上级和有关部门报告。
7.4 紧急救援措施
1、触电急救：
发现有人触电，首先要迅速拉电闸断电，或者用木方、木板等不导电材料，把触电人与接触电器的部分分离开，接着将其抬到平整的场地施行人工急救，并且向工地负责人报告。
2、摔伤急救：
当有人从高处坠落而摔伤时，要留意对摔伤部位的保护，还要注意对骨折部位的保护，防止因抬运方式不正确，致使骨折错位，进而造成二次伤害。
现场常常会出现不安全情况，甚至发生事故，采光和照明情况也不好，所以在应急处理时需要配备应急照明，比如可充电工作灯、电筒、油灯等设备。
现场存在危险情况，应急处理时需要用于危险区域隔离的警戒带，需要各类安全禁止、警告、指令、提示标志牌。本项目购买了建筑工程保险，用于减少事故造成的损失，用于赔偿工人人身伤害造成的损失。
8 计算书
8.1 1~11#施工升降机计算书施工升降机计算书
计算依据：
1、《施工现场设施安全设计计算手册》谢建民编著
2、《建筑地基基础设计规范》GB50007-2011
3、《混凝土结构设计规范》GB50010-2010
《建筑施工扣件式钢管脚手架安全技术规范》，其编号为JGJ130－2011 。
5、《木结构设计规范》GB50005-2017
6、《钢结构设计规范》GB50017-2017
7、《砌体结构设计规范》GB50003-2011
《建筑施工升降机安装安全技术规程》（JGJ215 - 2010），《建筑施工升降机使用安全技术规程》（JGJ215 - 2010），《建筑施工升降机拆卸安全技术规程》（JGJ215 - 2010）
9、《施工升降机》（GB/T10054-2005）
9 附件9.1、升降机使用说明书9.2、附图

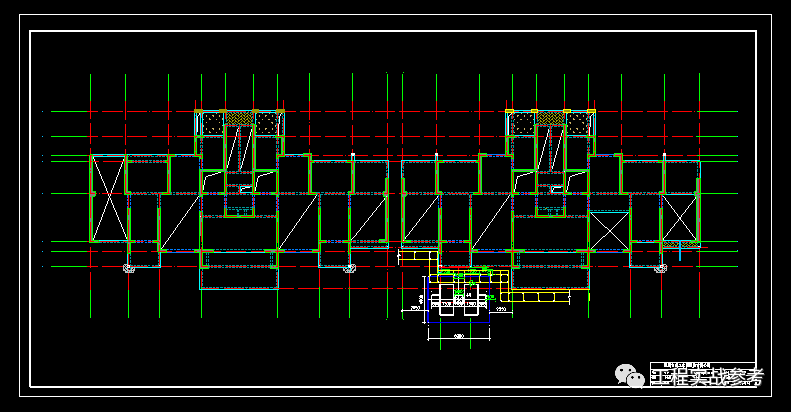

附图一：施工电梯平面布置图
附图二：施工电梯基础定位平面图
附图三：施工电梯基础结构平剖面图
附图四：施工电梯附墙结构平面图
附图五：回顶区域立杆布置平剖面图
附图六：施工电梯立面布置图
